Ejercicios y algunas consideraciones de la clase

Reglas

Leer cuidadosamente las instrucciones plasmadas en el classroom.

Si no se puede asistir a la videoconferencia, se deben pedir los apuntes y estudiar el tema por cuenta propia.

No quedarse con el conocimiento adquirido en clase. El alumno debe investigar por su cuenta referencias que sean confiables Y que estén validadas Por algún autor o libro referente a la materia.

Entregar con tiempo Todas las tareas Que estén plasmadas en la plataforma Sin poner excusas Ni pretextos.

Sí hay alguna situación Que no permita al estudiante conectarse a las vídeo llamadas Favor de informar con tiempo Al docente encargado de la materia o a su correspondiente tutor Sí no se comunica con tiempo Comunica con tiempo El alumno reprobara.

Software a utilizar

1.       Excel

2.       Scilab

3.       Freecad



Ejercicio

La capacidad de carga para un rodamiento es de 7.050lb para 1.000.000 revoluciones ¿Cuál es la duración esperar L 10 Sí se aplica una de 3?500lb?    (rodamiento de bolas)



Para calcular A partir de una carga de diseño Se utiliza la siguiente fórmula.

(P1/p2) ^k=L2/L1

P1 es igual a la capacidad de carga dinámica (C)

P2 carga de diseño

L1 duración de la carga en millones de revoluciones.

L2 revolución esperada

K=3 (para rodamientos de bolas)

L1x 7050/3500^3=8.16*10^6 (Esto es conociendo la carga básica del rodamiento)

Dependiendo del trabajo del rodamiento se puede cambiar a un factor de diseño debido al ciclo de fatiga y diseñar con respecto a la velocidad del eje.

 También Para calcular podemos utilizar la siguiente tabla Basada en los parámetros de vida del rodamiento.

La relación entre millones de revoluciones y millones de horas debe ser igual a la relación de la carga dinámica con respecto de la carga equivalente que está soportando el rodamiento.

Fh= Fatiga

Fn= factor de velocidad

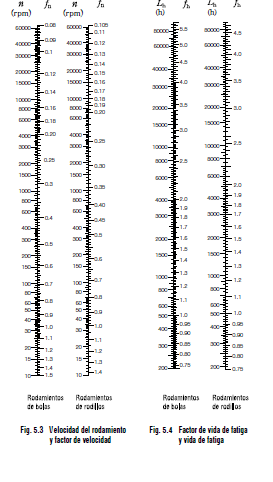

Gracias al catálogo de Nsk Podemos calcular fácilmente Fh y Fn Con respecto a la siguiente tabla.

Referencias Bibliográficas

  1. 1 2 American Society of Mechanical Engineers (1906), Transactions of the American Society of Mechanical Engineers, 27, American Society of Mechanical Engineers, p. 441.
  2.  "Double- Row Angular Contact Ball Bearings". Archived from the original on 11 May 2013.
  3. Schwack, Fabian; Bader, Norbert; Leckner, Johan; Demaille, Claire; Poll, Gerhard (15 August 2020). "A study of grease lubricants under wind turbine pitch bearing conditions". Wear. 454-455: 203335.doi:10.1016/j.wear.2020.203335. ISSN   0043-1648.
